一分半開合模冷鐓機結構

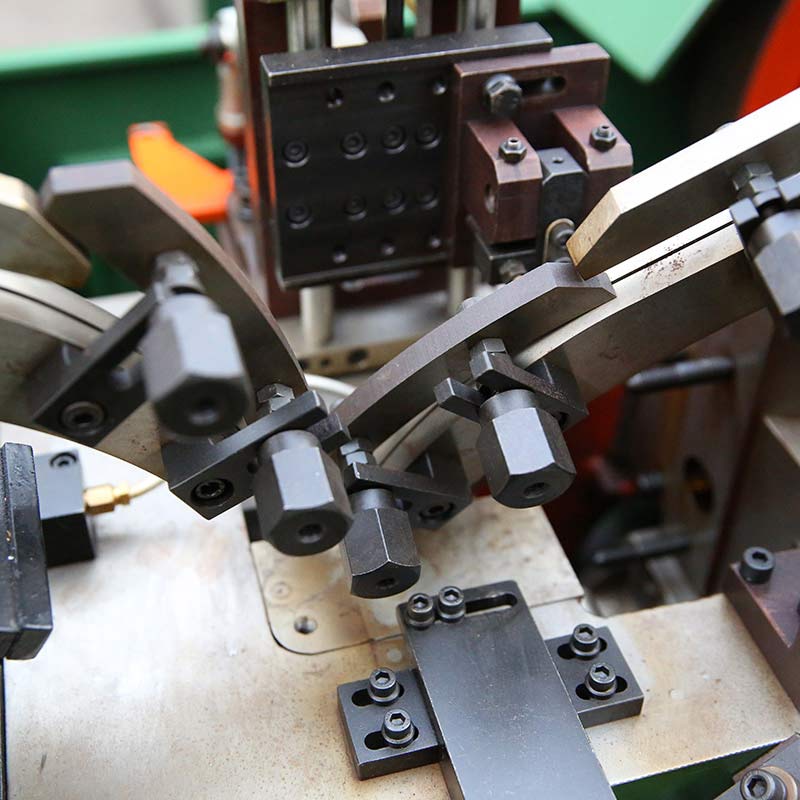

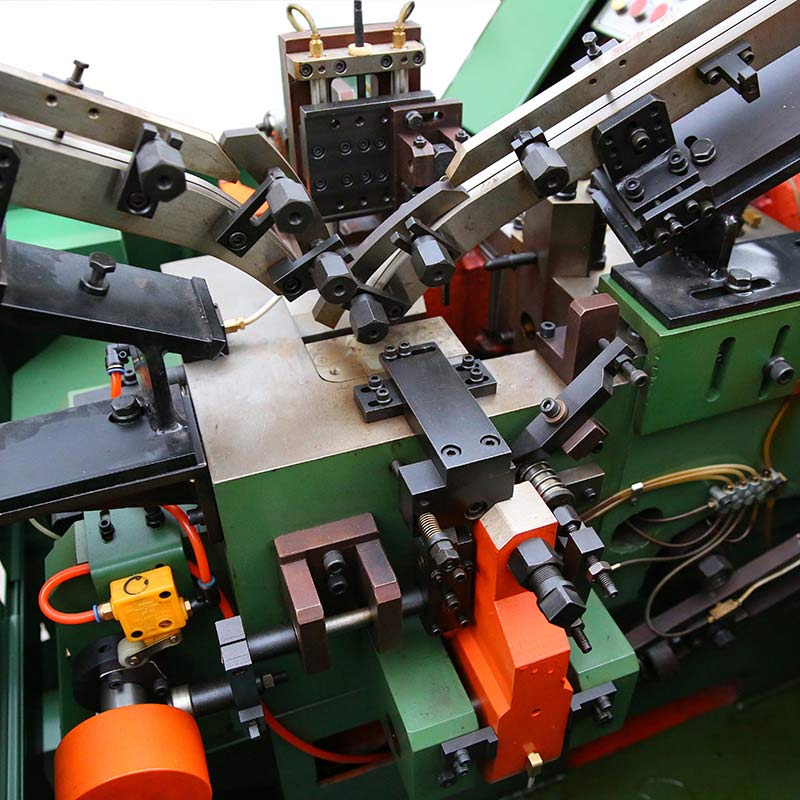

機芯

機芯

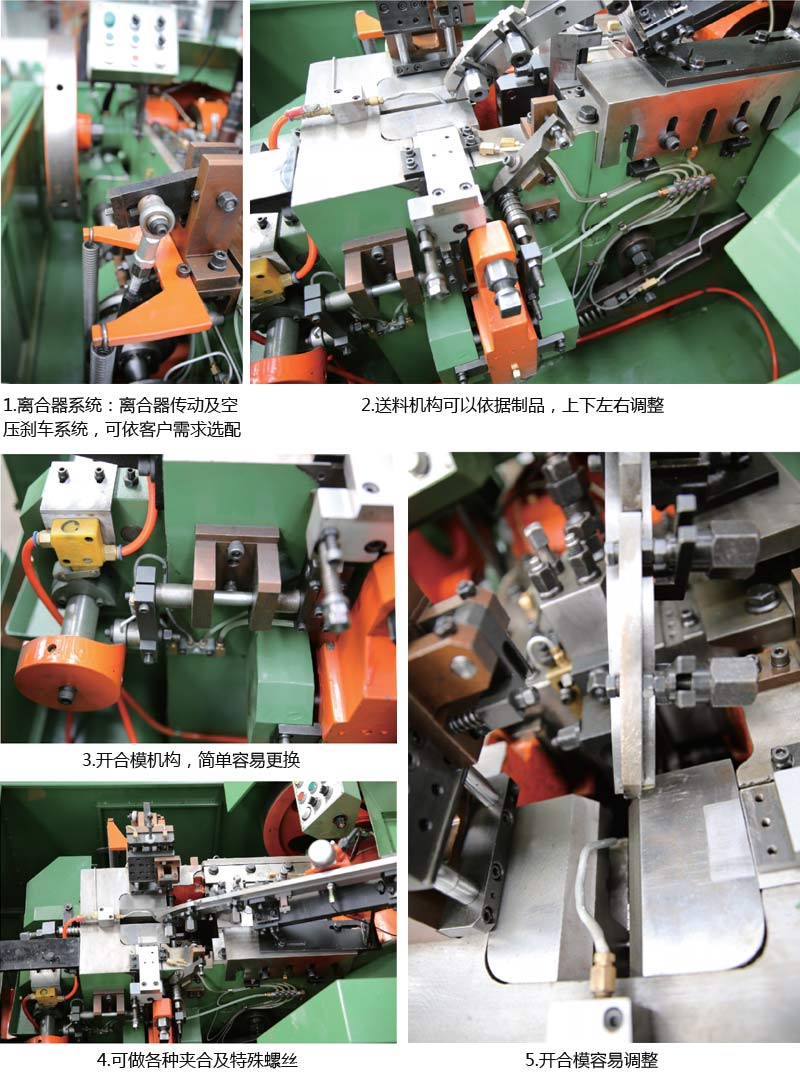

【內部結構】

【產品特點】

此機器節省材料成本，模具費用低
縮短二次加工時間
具有自動調速功能，可配置超精密電腦檢出器
可生產各種夾合螺絲，特殊螺絲

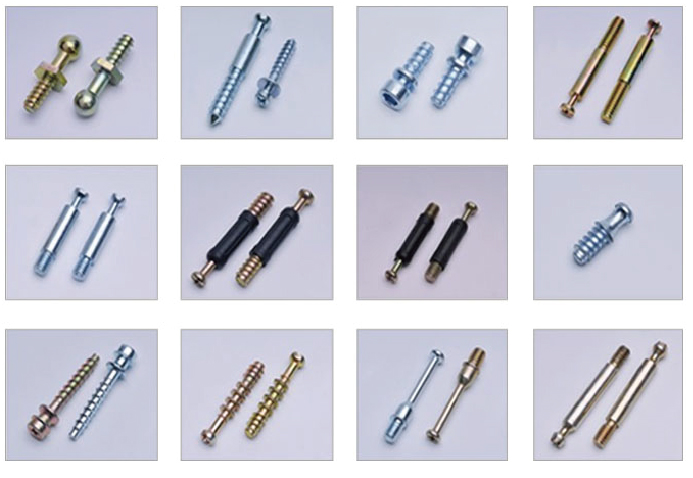

一分半開合模冷鐓機生產產品

一分半開合模冷鐓機可以做的螺絲

各種夾合螺絲，特殊螺絲；

一分半開合模冷鐓機價格

一分半開合模冷鐓機多少錢，價格大概是在130000-135000元之間，還根據配件和模具來決定具體一分半開合模冷鐓機多少錢一臺。

一分半開合模冷鐓機的調教

它包含下軸、脫模滾輪、脫模凸輪、壓模凸輪、壓模滾輪、壓模軸、螺母、頂座、壓模螺絲、壓模座絲桿、壓模導板、導向滾輪、導向滾輪銷、活動調節座、壓模頂桿、壓模杠桿、一號頂桿、連桿、二號頂桿、壓模箱、機身和壓縮彈簧；機身的一側內旋接有下軸，下軸的一端與外部動力驅動連接，下軸的前端由內至外依次連接有脫模凸輪和壓模凸輪，其中，脫模凸輪與脫模滾輪活動接觸設置，壓模凸輪與壓模滾輪活動接觸設置，上述脫模滾輪和壓模滾輪由內至外均旋接在壓模杠桿的輸入端角上，壓模杠桿的旋接端角通過壓模軸旋接在機身的前側壁上，壓模杠桿的輸出端角上旋接有一號頂桿，一號頂桿的另一端通過螺母連接有連桿，連桿的另一端通過螺母與二號頂桿的一端連接，二號頂桿的另一端與頂座的一端旋接，頂座的另一端活動插設在壓模箱中，壓模箱通過壓模座絲桿固定在機身的前側壁上，且壓模箱的前側壁上連接有數個壓模螺絲；上述頂座中位于壓模箱內部的位置處，插設固定有壓模導板，壓模導板內側面的弧形面與導向滾輪活動接觸設置，導向滾輪通過導向滾輪銷旋接在活動調節座中，活動調節座活動卡設在壓模箱中，且活動調節座的內側面插設有壓模頂桿，該壓模頂桿的內端與模具組中的動模連接，所述的壓縮彈簧嵌設在活動調節座中，且壓縮彈簧的內端與機身的前側壁抵觸設置。

一分半開合模冷鐓機原理

下軸與外部的動力驅動(電機)連接，其屬于主傳動軸，脫模凸輪與壓模凸輪安裝在下軸上，同時轉動；在壓模凸輪壓到壓模滾輪的過程中，壓模杠桿往上擺，頂座和壓模導板向左移動，此時，壓模導板內側面上的弧形面與導向滾輪的環形面抵觸，驅動與導向滾輪相連接的活動調節座向內移動，則連接在活動調節座內側面的壓模頂桿驅動模具組中的動模向內移動，完成壓模動作；當脫模凸輪壓到脫模滾輪的過程中，壓模杠桿往下擺，頂座和壓模導板向右移動，此時活動調節座在壓縮彈簧的彈力作用下向外側移動，使得連接在活動調節座內側面的壓模頂桿向外移動，進而使得動模向外移動，完成脫模動作。

采用上述結構后，本發明的有益效果是：本發明提供了一種開合模冷鐓機的開合模機構，其采用雙凸輪控制的方式來實現壓模與脫模，增加產能，且結構輕便，方便維修，實用性更強。

下軸1、脫模滾輪2、脫模凸輪3、壓模凸輪4、壓模滾輪5、壓模軸6、螺母7、頂座8、壓模螺絲9、壓模座絲桿10、調節板11、壓模導板12、導向滾輪13、導向滾輪銷14、活動調節座15、壓模頂桿16、壓模杠桿17、一號頂桿18、連桿19、二號頂桿20、壓模箱21、機身22、壓縮彈簧23、模具組24。


本具體實施方式的工作原理：下軸1與外部的動力驅動(電機)連接，其屬于主傳動軸，脫模凸輪3與壓模凸輪4安裝在下軸1上，同時轉動；在壓模凸輪4壓到壓模滾輪5的過程中，壓模杠桿17往上擺，頂座8和壓模導板12向左移動，此時，壓模導板12內側面上的弧形面與導向滾輪13的環形面抵觸，驅動與導向滾輪13相連接的活動調節座15向內移動，則連接在活動調節座15內側面的壓模頂桿16驅動模具組24中的動模向內移動，完成壓模動作；當脫模凸輪3壓到脫模滾輪2的過程中，壓模杠桿17往下擺，頂座8和壓模導板12向右移動，此時活動調節座15在壓縮彈簧23的彈力作用下向外側移動，使得連接在活動調節座15內側面的壓模頂桿16向外移動，進而使得動模向外移動，完成脫模動作。

采用上述結構后，本具體實施方式的有益效果是：本具體實施方式提供了一種開合模冷鐓機的開合模機構，其采用雙凸輪控制的方式來實現壓模與脫模，減少擺臂杠桿的數量，降低整體重量，同時降低耗材，增加產能，且結構輕便，方便維修，實用性更強。

盡管參照前述實施例對本發明進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換,凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
